Программы и схемы к предыдущим продуктам

Файл установки программ

Включает в себя программы: ScanDoc, MotoDoc 3, MotoDoc 2, Clients, Supports.

Установочный файл (релизные версии программ) Дата Размер
Setup.exe 12.11.2020 г. 421 Мб
Setup.exe 09.10.2020 г. 423 Мб
Setup.exe 19.02.2020 г. 420 Мб
Setup.exe 26.11.2019 г. 419 Мб
Setup.exe 08.09.2019 г. 412 Мб
Архив с бета версиями программ Дата Размер
int_20210402_1928.zip 02.04.2021 г. 448 Мб
int_20210327_1052.zip 27.03.2021 г. 447 Мб
int_20210323_1319.zip 23.03.2021 г. 448 Мб
int_20210220_1921.zip 20.02.2021 г. 443 Мб

Руководство по эксплуатации

Адаптер Размер Формат
ScanDoc Compact v.1
(в длинном пластиковом корпусе)
7.1 Мб. PDF
ScanDoc 2.5 Мб. PDF
MotoDoc 3 2.3 Мб. PDF
MotoDoc 2 2.0 Мб. PDF

Статьи

Размер Формат
Описание программы Clients 1 Мб. PDF
Процедура проверки ScanDoc
с использованием тестовой заглушки
369 Кб. PDF
Процедура проверки ScanDoc Compact v.1
(в длинном пластиковом корпусе)
с использованием тестовой заглушки
128 Кб. PDF
Поиск свободных каналов Wi-Fi
для приборов ScanDoc и ScanDoc Compact v.1 (в длинном пластиковом корпусе)
597 Кб. PDF
Примеры использования MotoDoc III 109 Кб. PDF
Запуск программы ScanDoc или MotoDoc без Flash 252 Кб. PDF
Калибровка каналов MotoDoc III 242 Кб. PDF
Гарантийные обязательства 82 Кб. PDF

Схемы переходников и кабелей

Адаптер Кабель
ScanDoc Compact v.2
(в коротком пластиковом корпусе)
Заглушка для тестирования
ScanDoc Compact v.1
(в длинном пластиковом корпусе)
Заглушка для тестирования

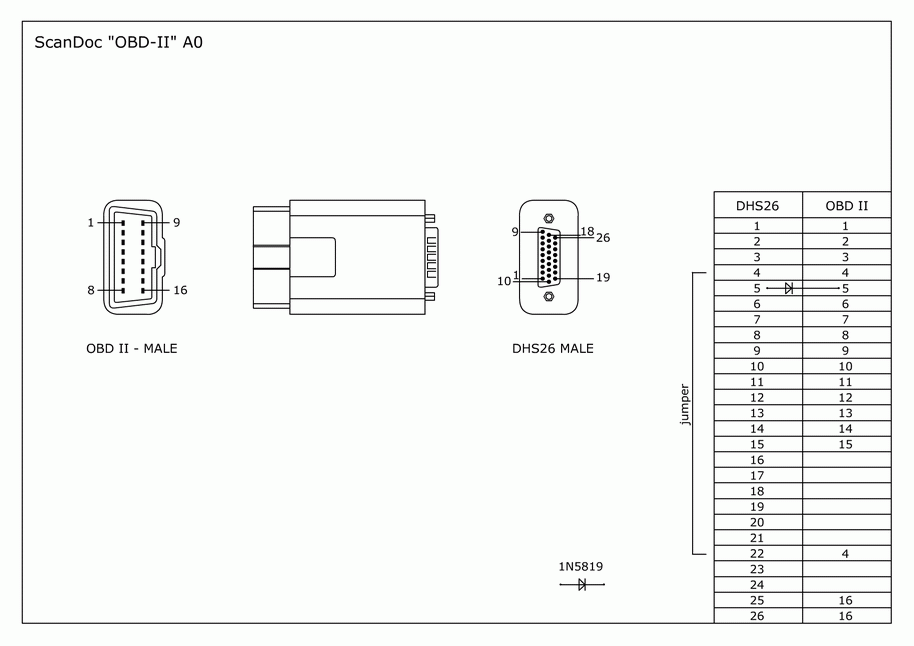

ScanDoc Переходник OBD - 2
ScanDoc Главный кабель
ScanDoc Заглушка для тестирования

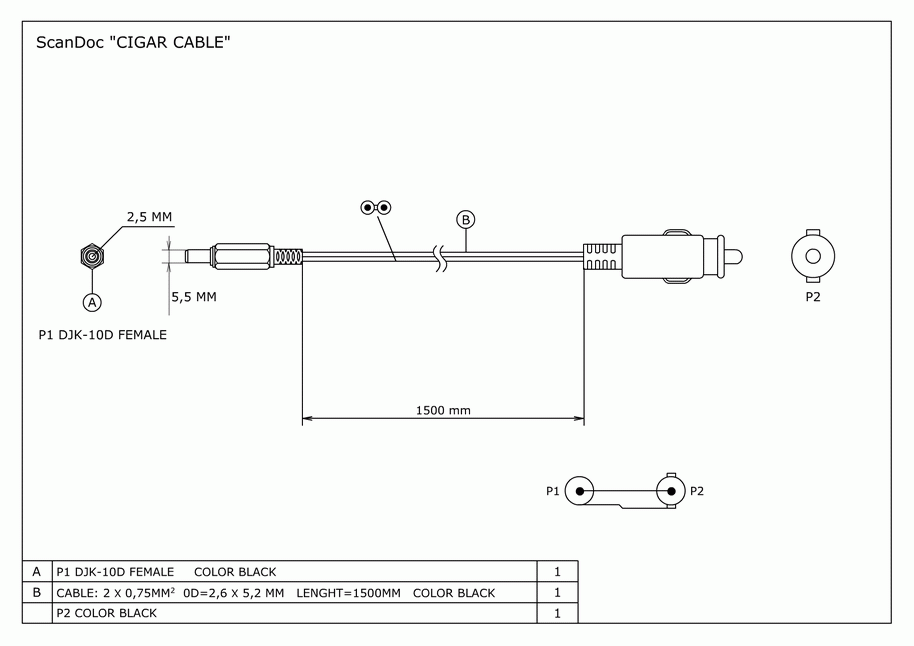

ScanDoc Кабель питания от прикуривателя

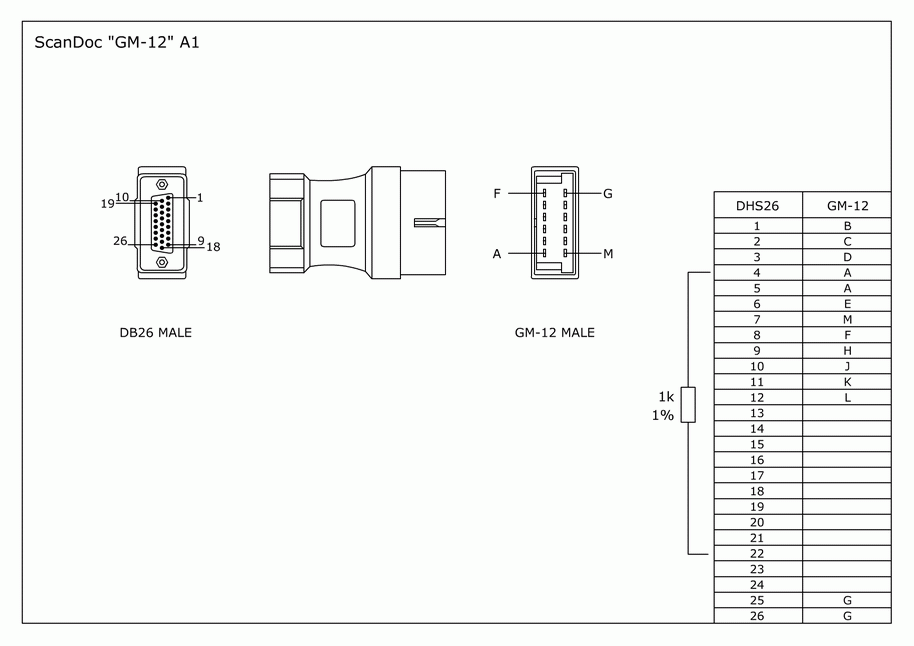

ScanDoc Переходник GM (12 pin)
ScanDoc Переходник Mercedes-Benz (38 pin)

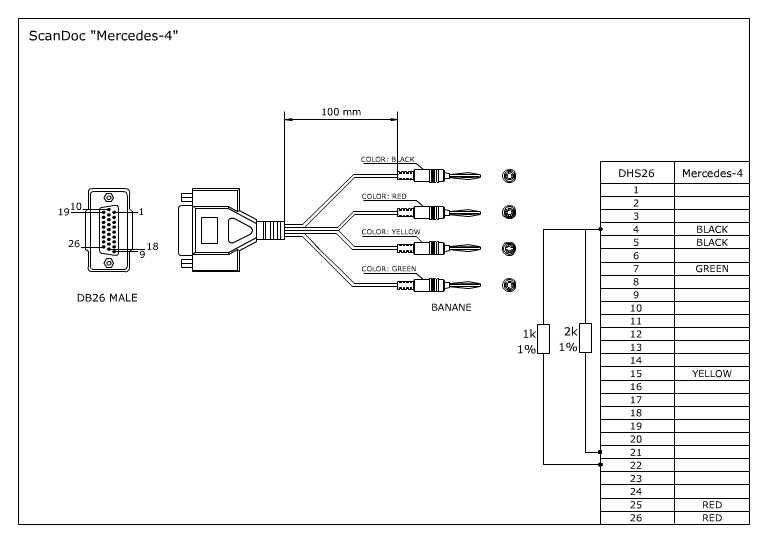

ScanDoc Переходник Mercedes-Benz (4 pin)
ScanDoc Переходник Mercedes-Benz Sprinter (14 pin)

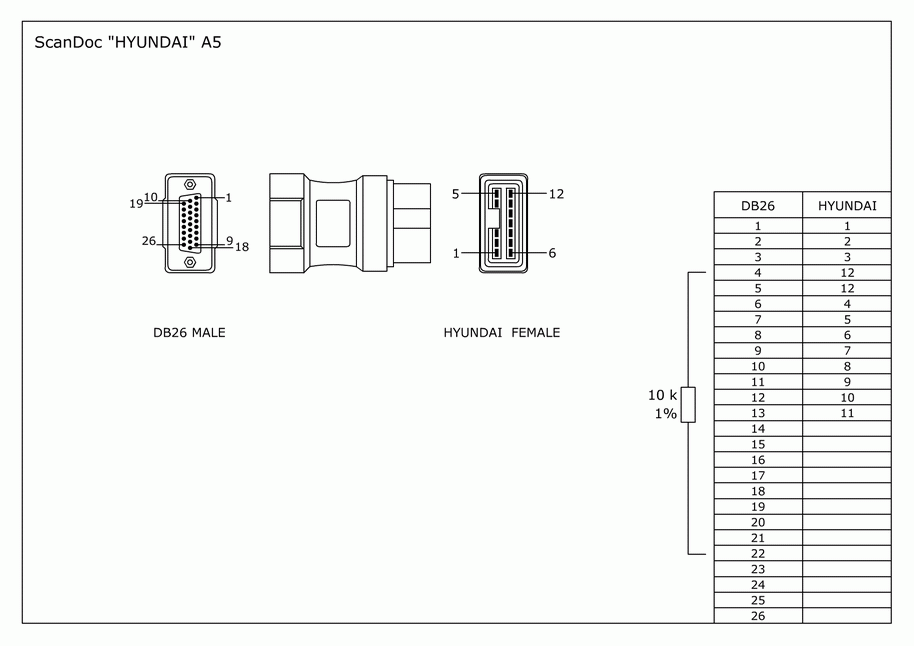

ScanDoc Переходник Hyundai / Mitsubishi (12 pin)

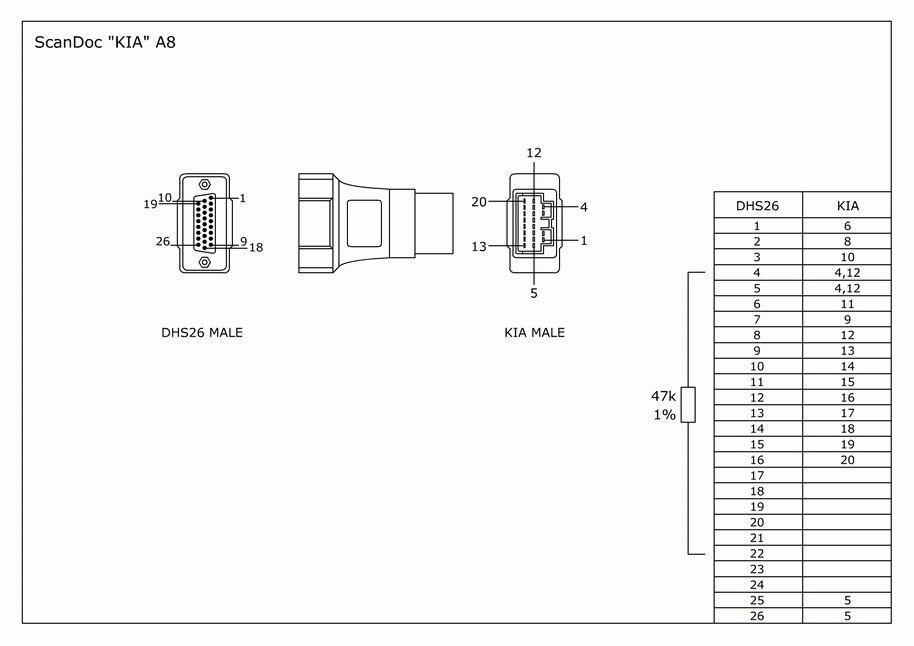

ScanDoc Переходник KIA (20 pin)

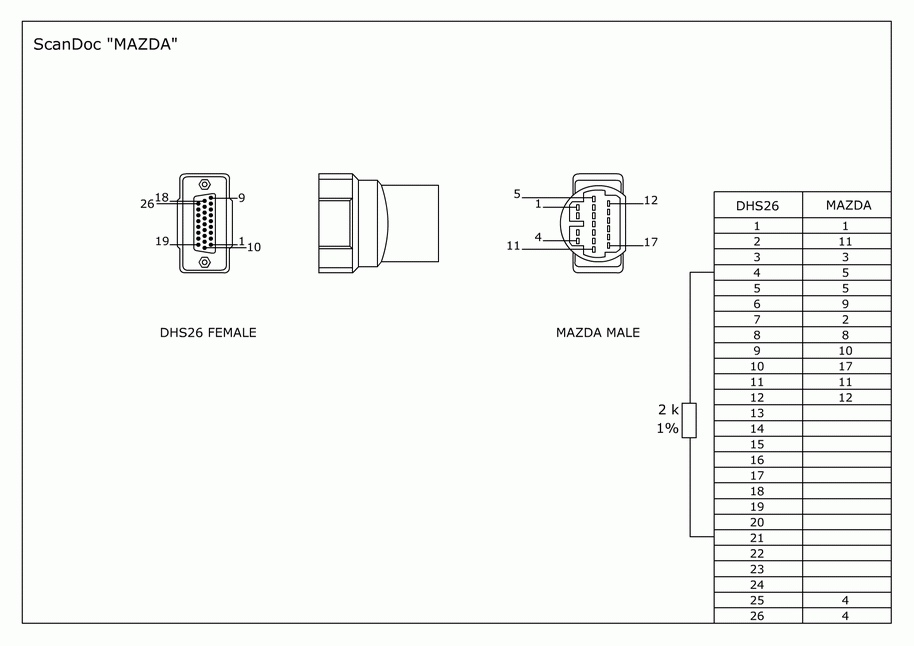

ScanDoc Переходник Mazda (17 pin)

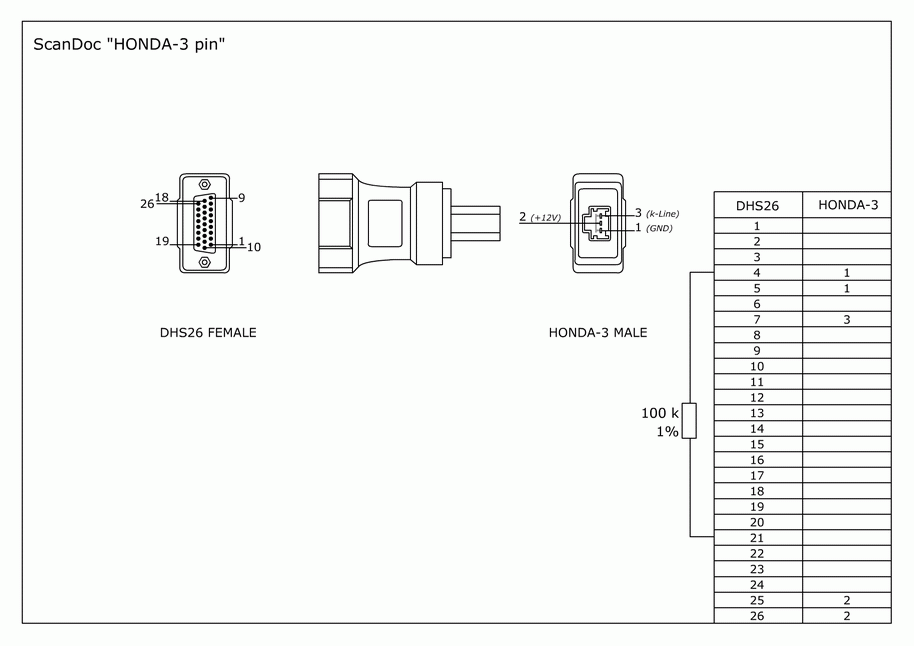

ScanDoc Переходник Honda - 3 (3 pin)

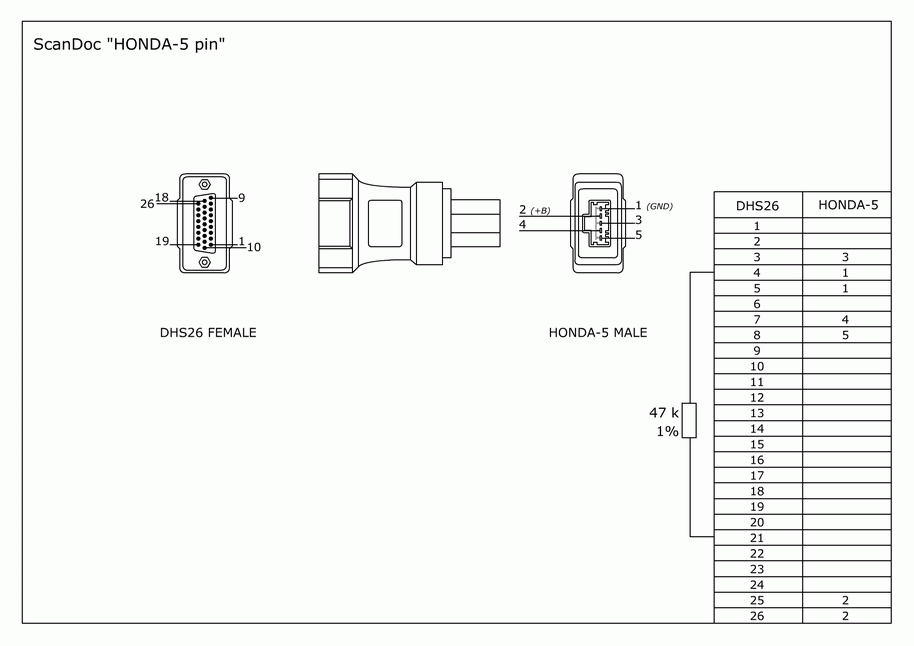

ScanDoc Переходник Honda - 5 (5 pin)
ScanDoc Переходник Opel (10 pin)

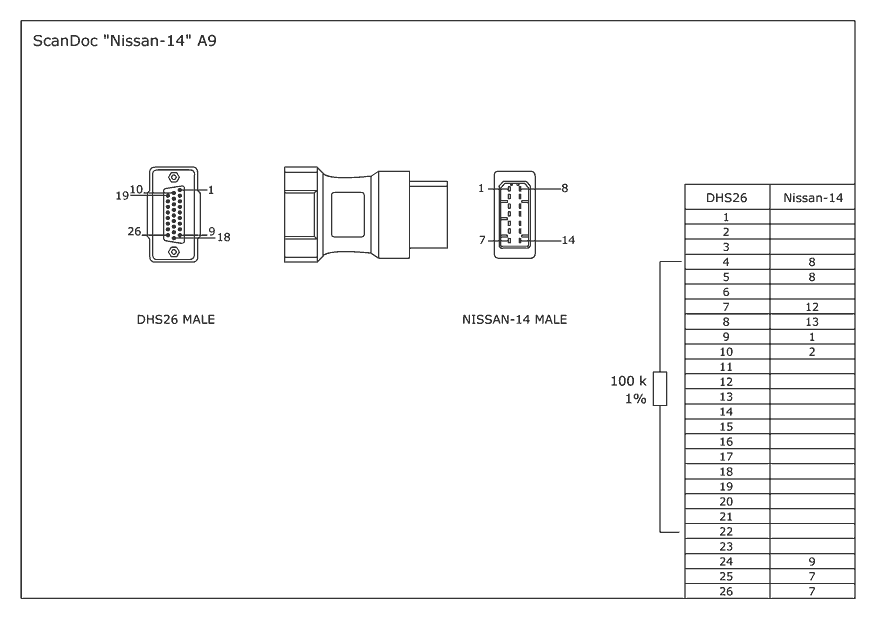

ScanDoc Переходник Nissan (14 pin)
ScanDoc Переходник Fiat (3 pin)

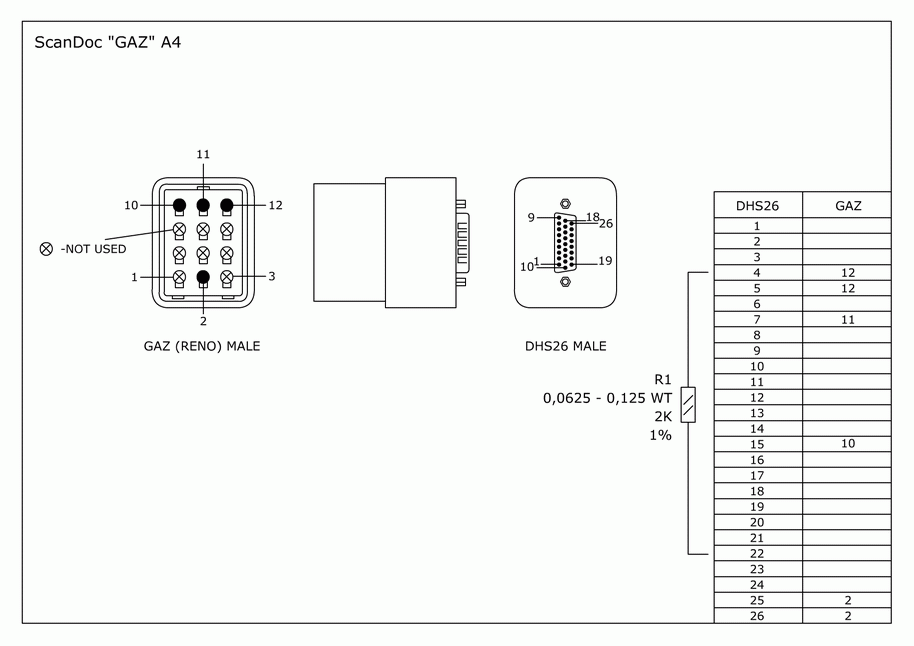

ScanDoc Переходник GAZ (12 pin)

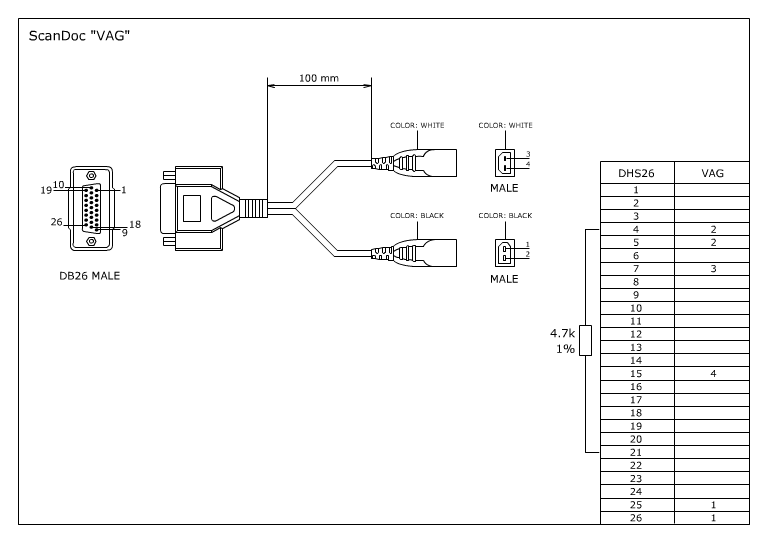

ScanDoc Переходник VAG (4 pin)

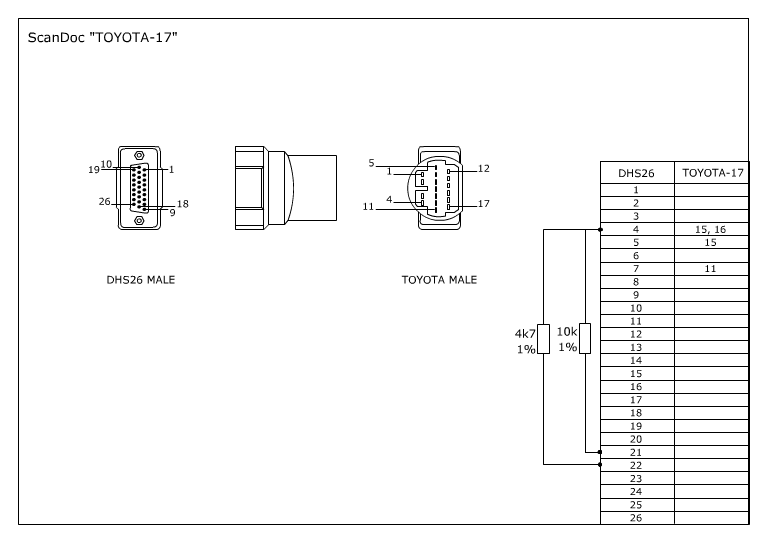

ScanDoc Переходник Toyota (17 pin)
ScanDoc Переходник Toyota (22 pin)
ScanDoc Переходник Deutsch (6 / 9 pin)
Все схемы для сканера ScanDoc одним ZIP архивом (586 Кб.)

MotoDoc 3 Кабель питания
MotoDoc 3 Кабель датчика давления

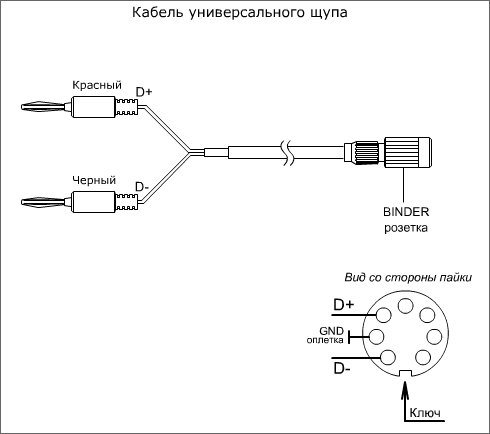

MotoDoc 3 Кабель универсального щупа

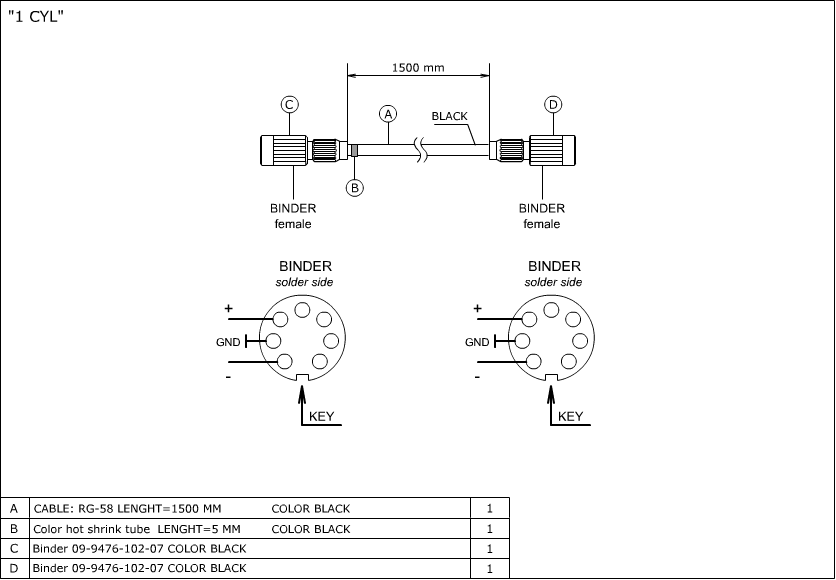

MotoDoc 3 Кабель датчика первого цилиндра

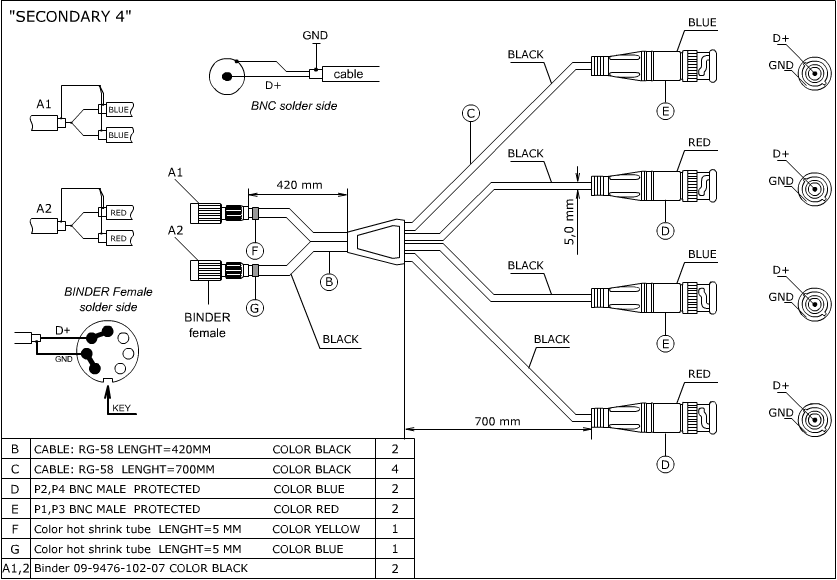

MotoDoc 3 Кабель ДИС - 4

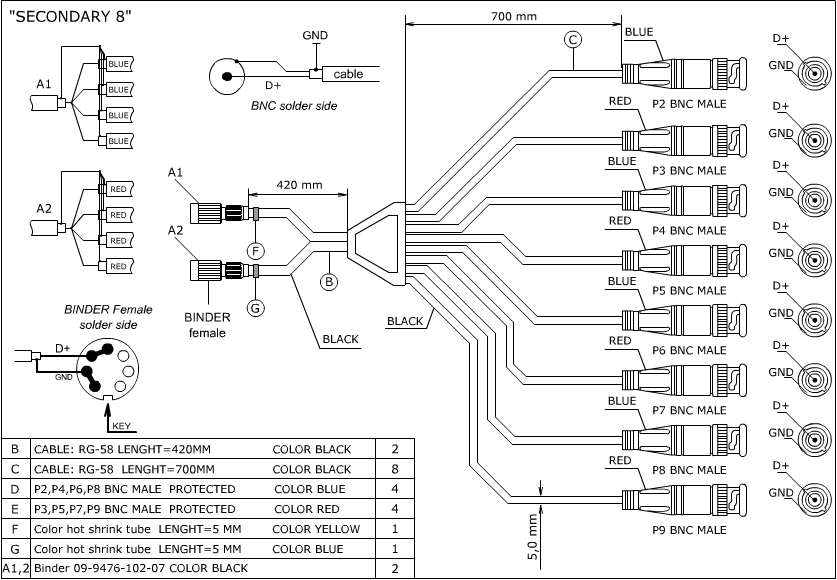

MotoDoc 3 Кабель ДИС - 8

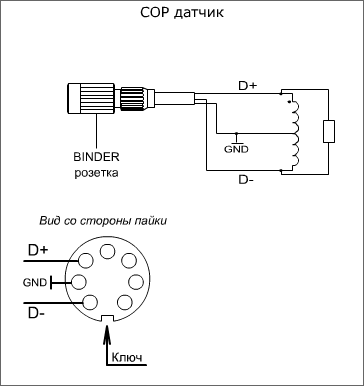

MotoDoc 3 Кабель COP датчика
MotoDoc 3 Схема распайки проводов датчика давления
Все схемы для мотортестера MotoDoc 3 одним ZIP архивом (122 Кб.)

Версия прибора MotoDoc 2 с трапециевидными разъемами типа DB-9

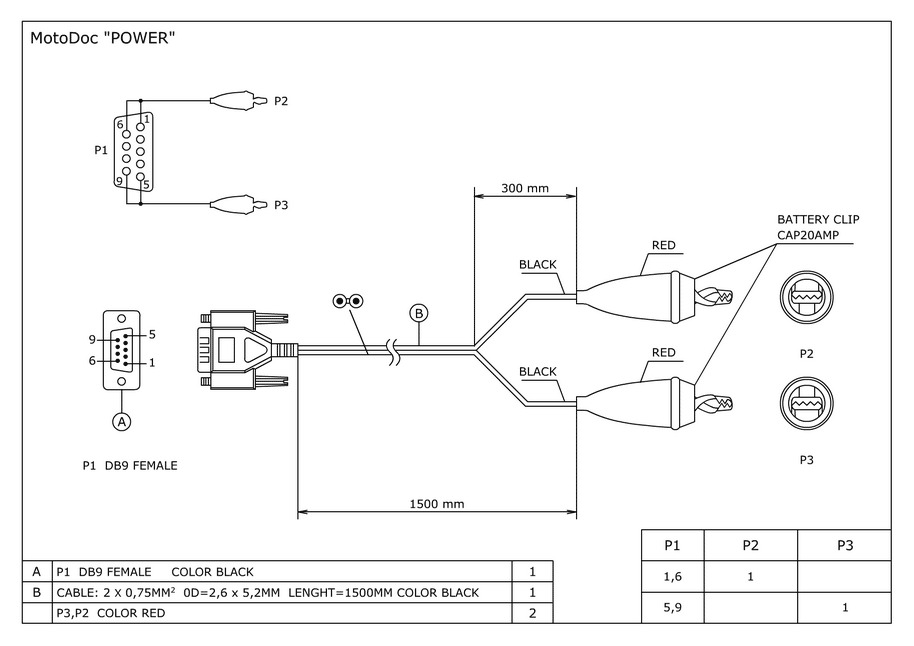

MotoDoc 2 Кабель питания

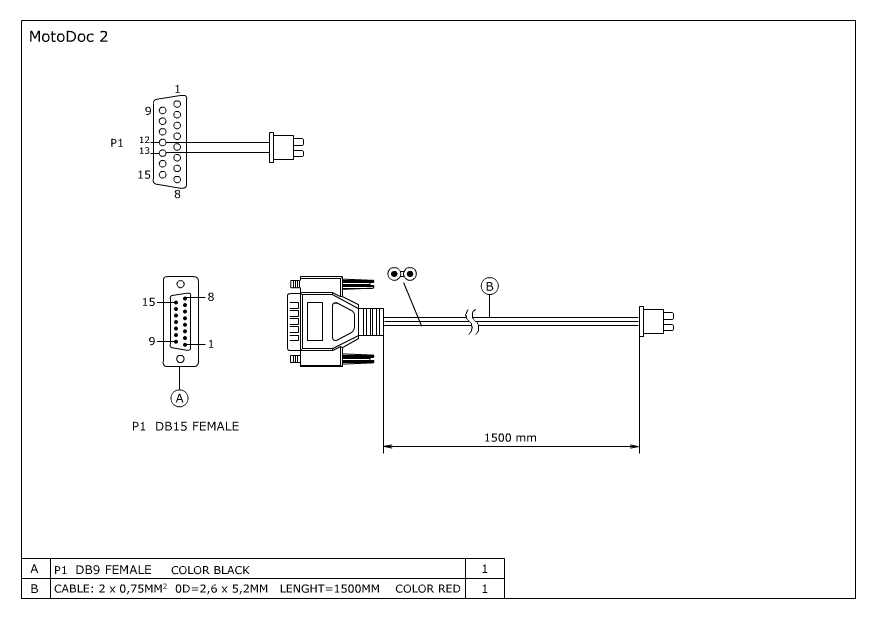

MotoDoc 2 Токовый щуп - предохранитель
MotoDoc 2 Кабель переходник для форсунок ВАЗ

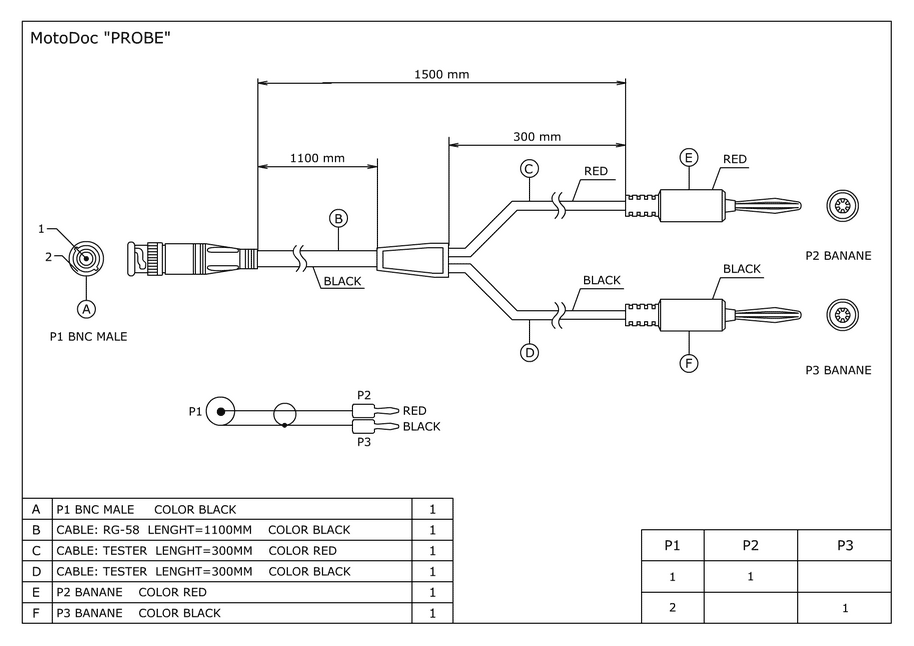

MotoDoc 2 Кабель универсального щупа
MotoDoc 2 Кабель первичного напряжения на 2 катушки

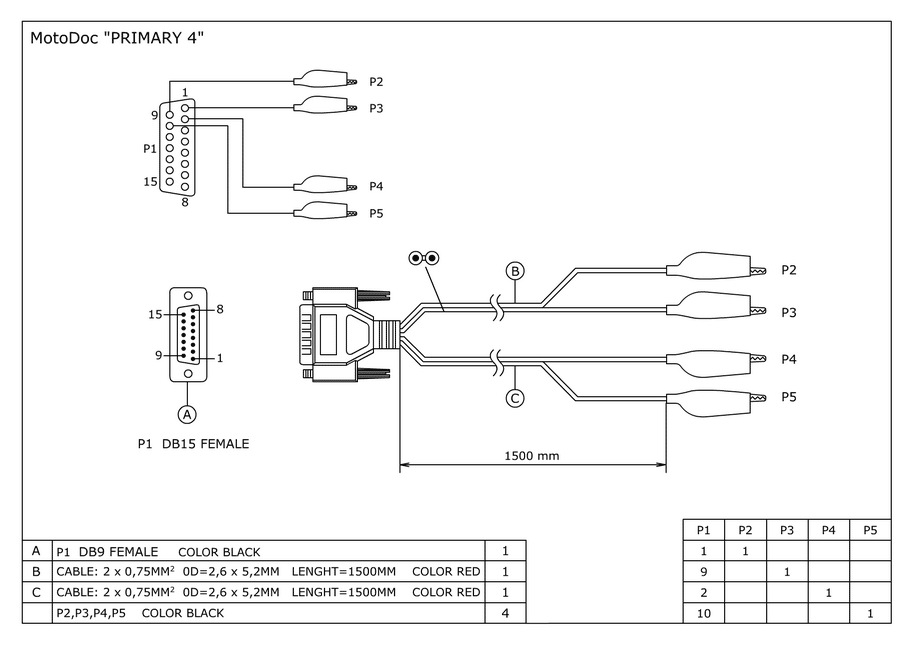

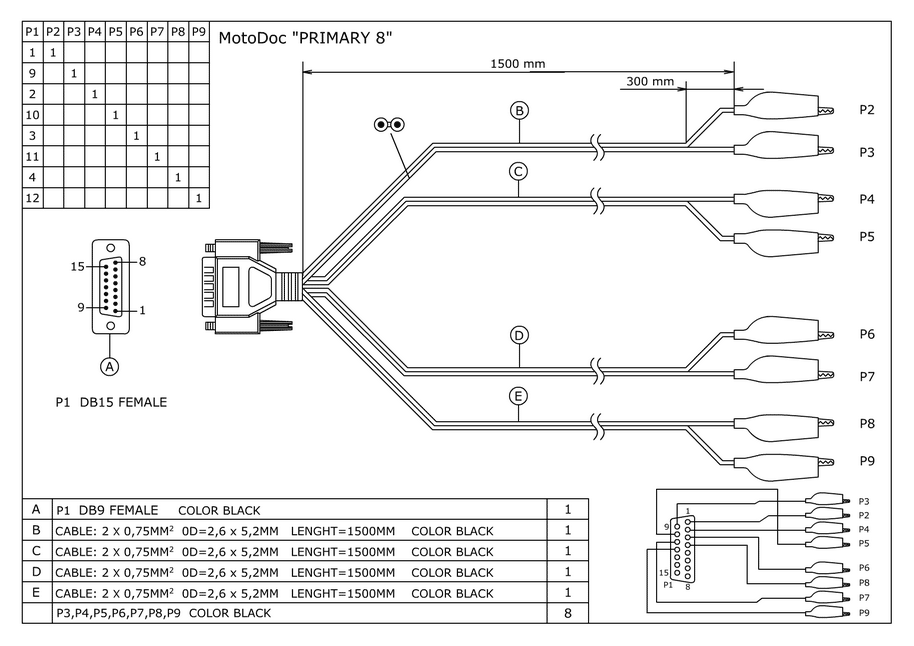

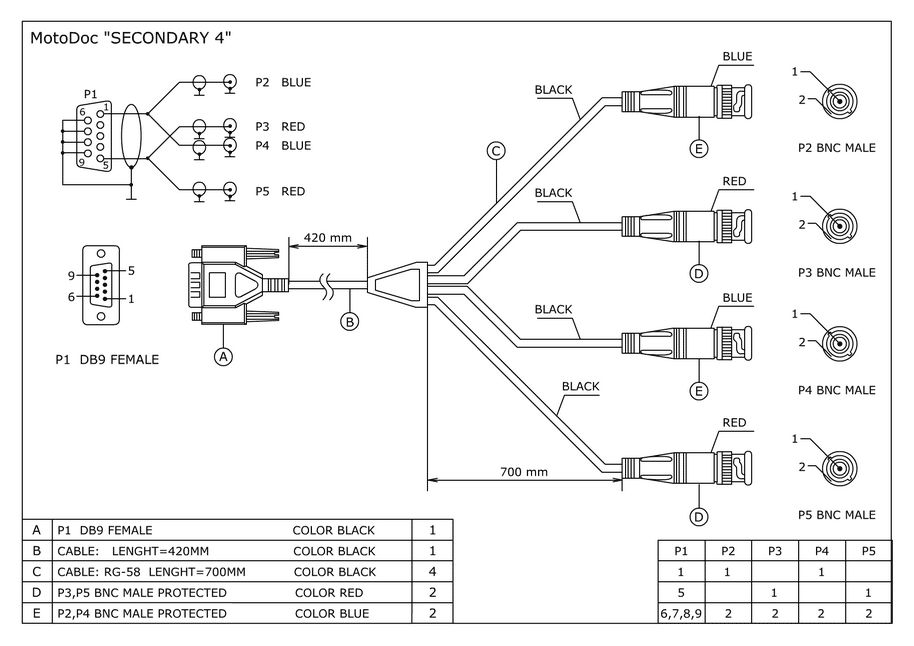

MotoDoc 2 Кабель первичного напряжения на 4 катушки

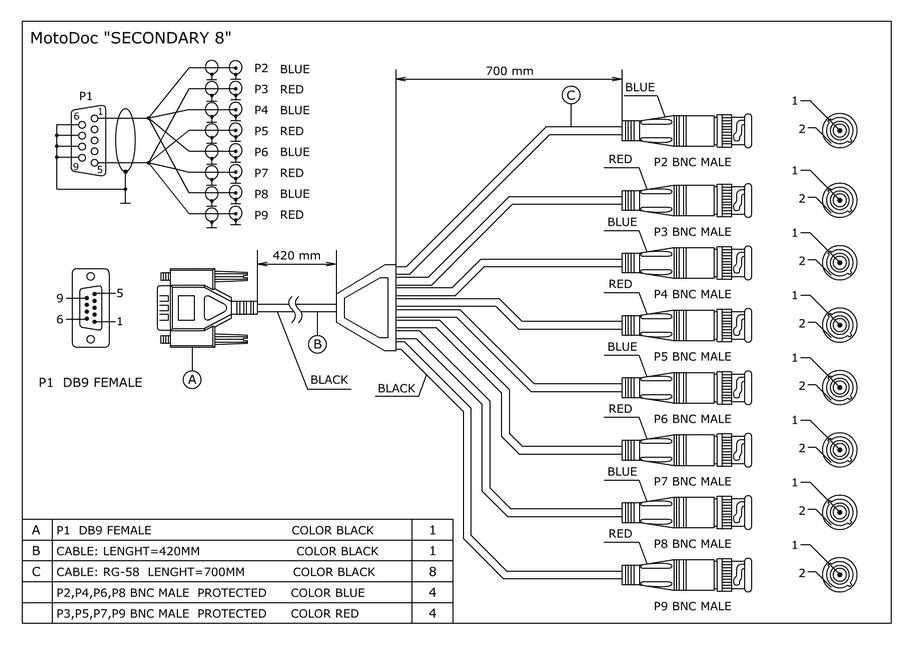

MotoDoc 2 Кабель вторичного напряжения
MotoDoc 2 Кабель ДИС - 4
MotoDoc 2 Кабель ДИС - 8

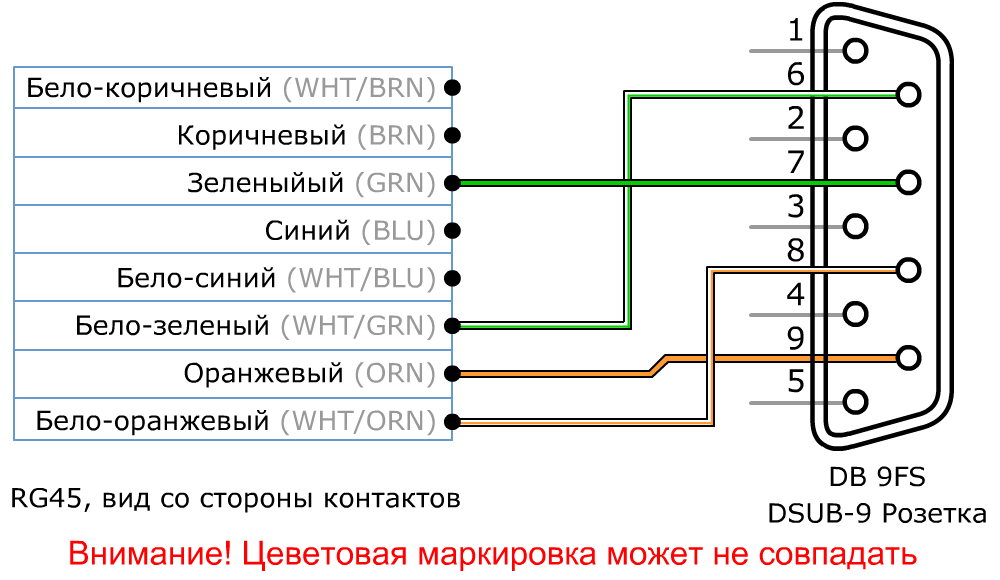

MotoDoc 2 Кабель связи с компьютером
Все схемы для мотортестера MotoDoc 2 одним ZIP архивом (357 Кб.)

Версия прибора MotoDoc 2 с круглыми разъемами типа РС
MotoDoc 2 Кабель связи с компьютером

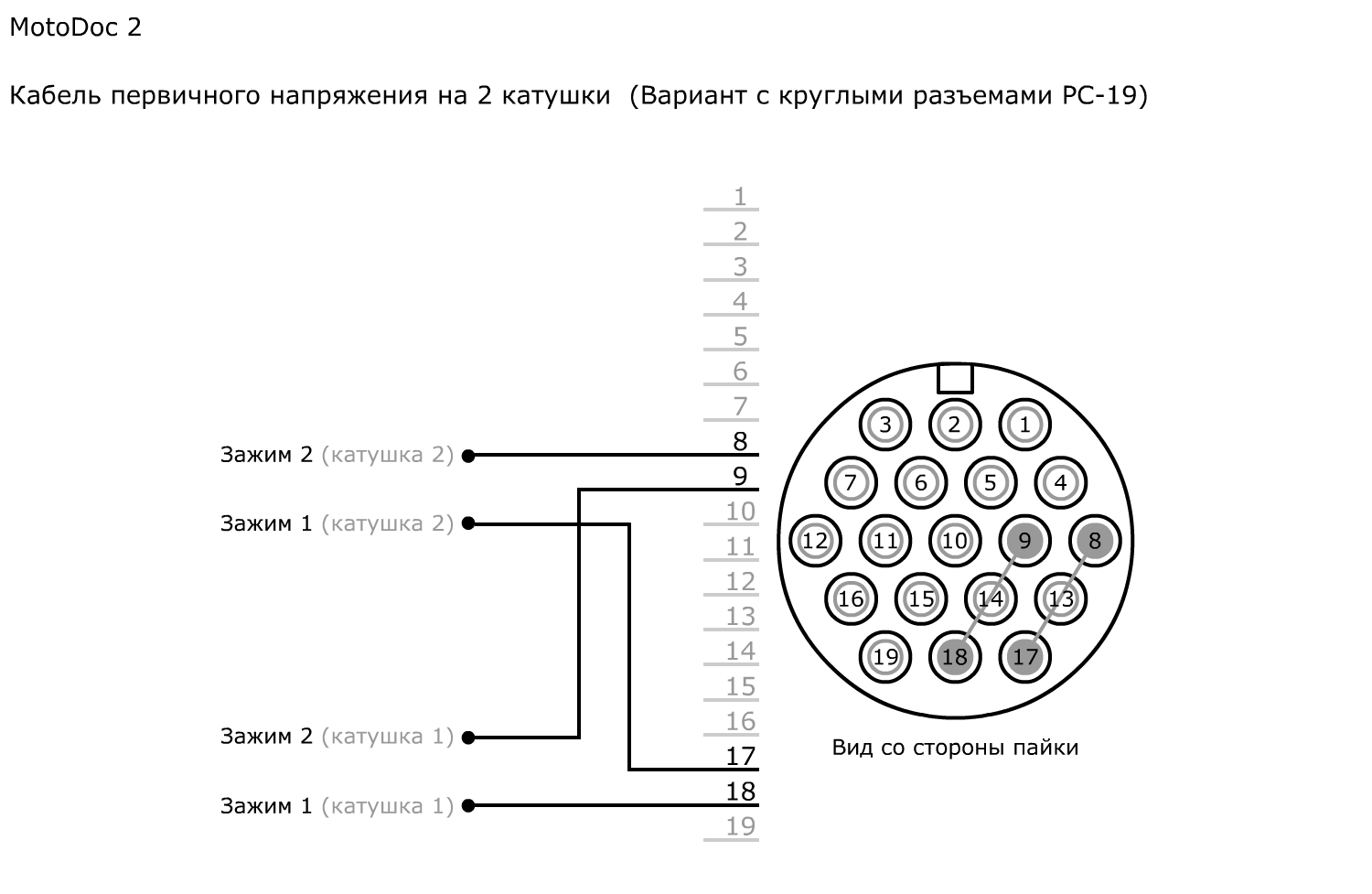

MotoDoc 2 Кабель первичного напряжения на 2 катушки

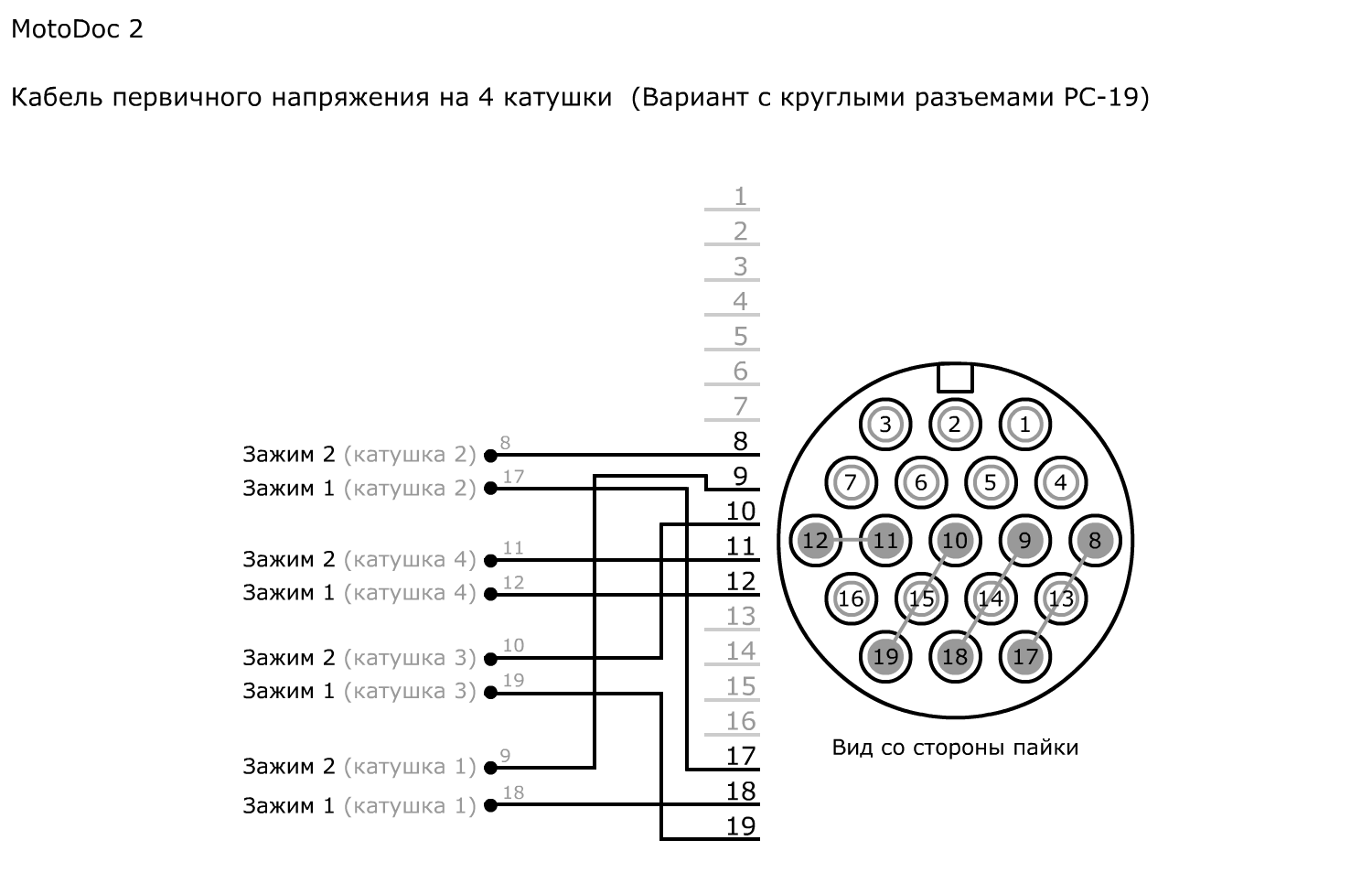

MotoDoc 2 Кабель первичного напряжения на 4 катушки
MotoDoc 2 Кабель переходник для форсунок ВАЗ

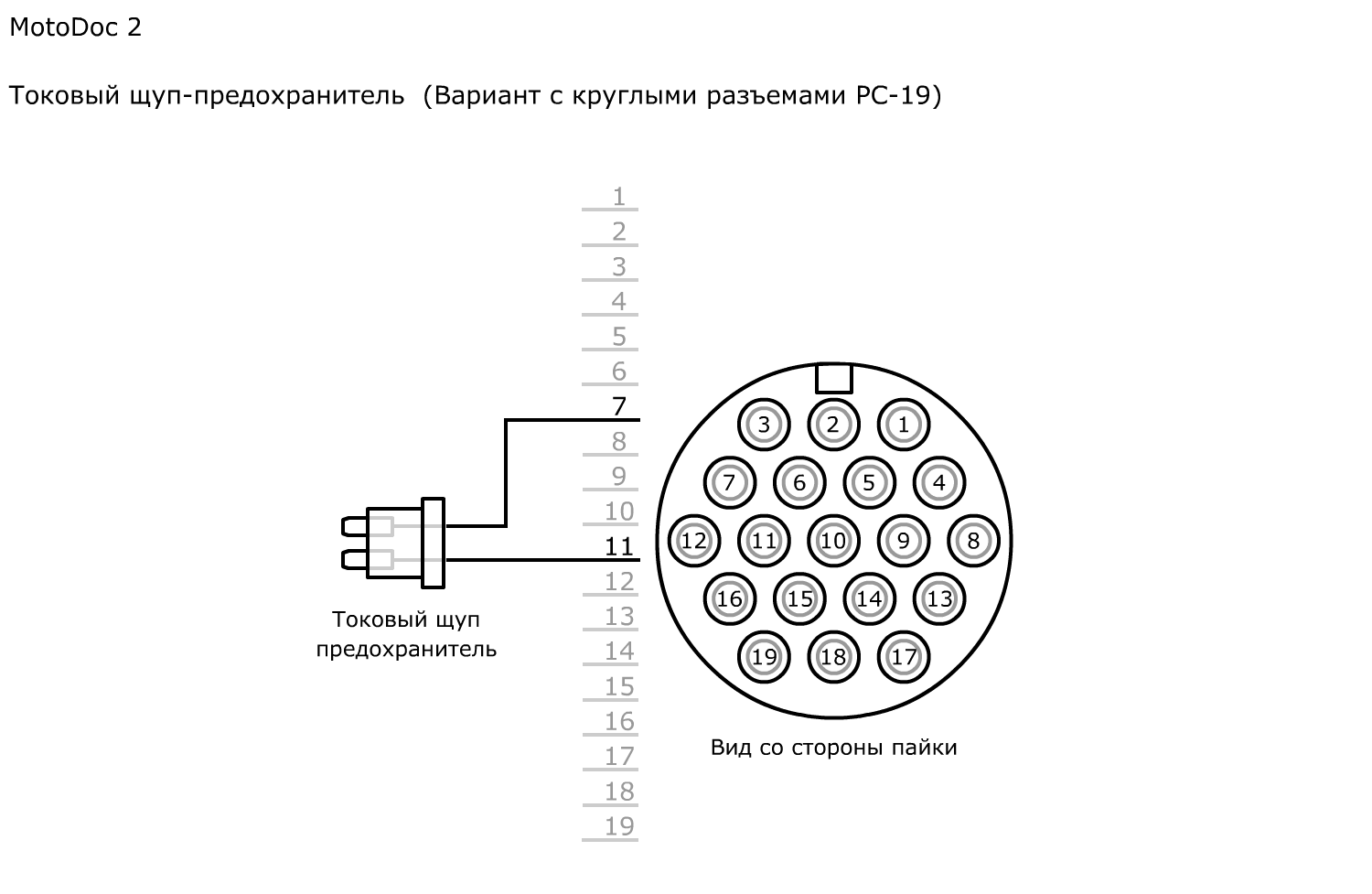

MotoDoc 2 Токовый щуп - предохранитель

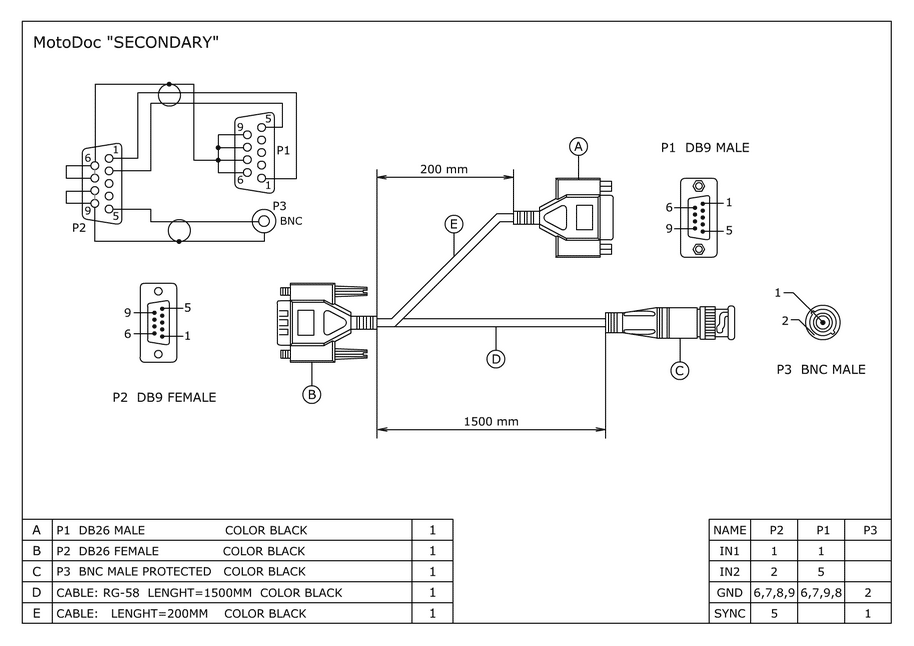

MotoDoc 2 Кабель синхронизации

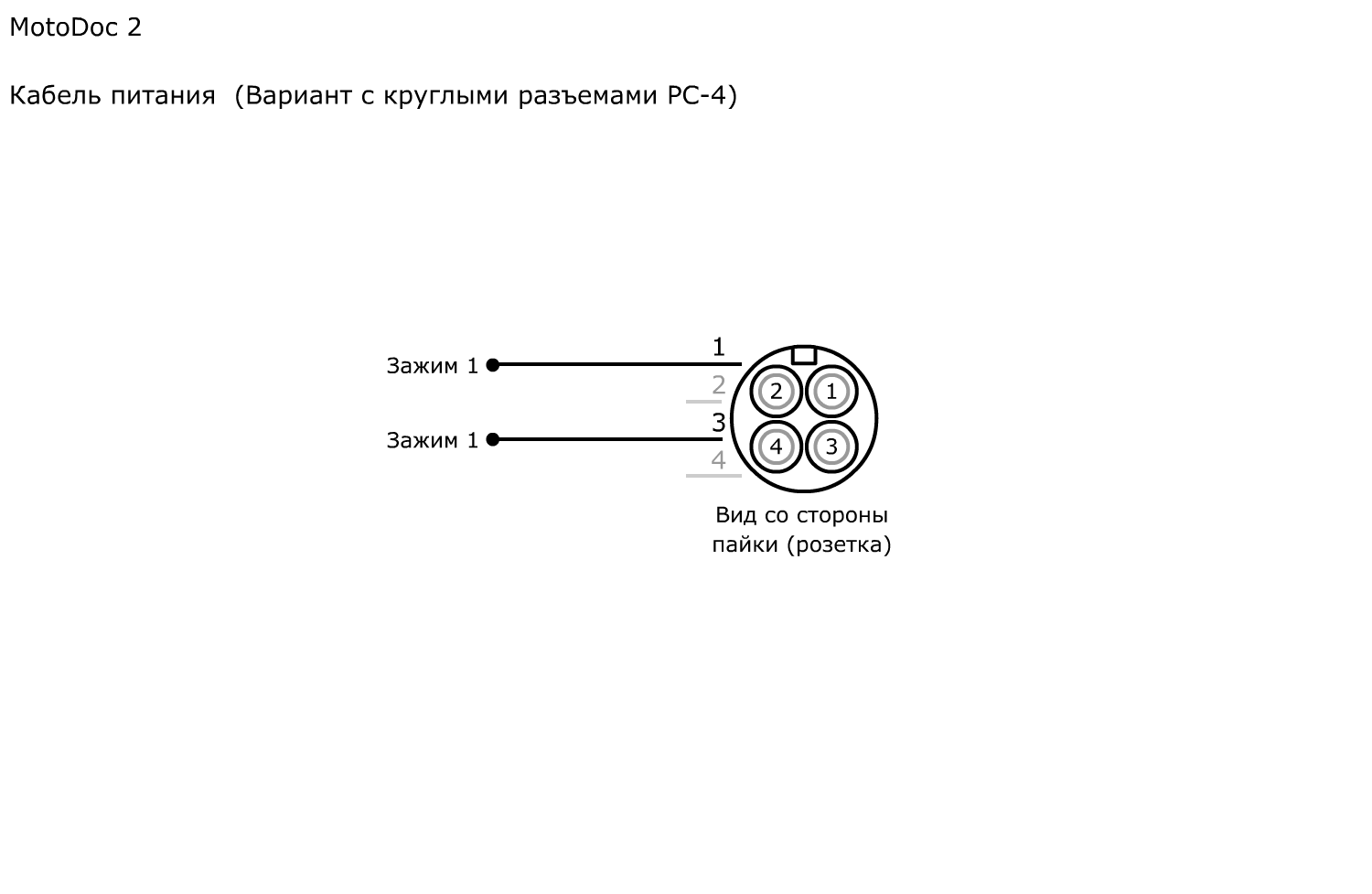

MotoDoc 2 Кабель питания

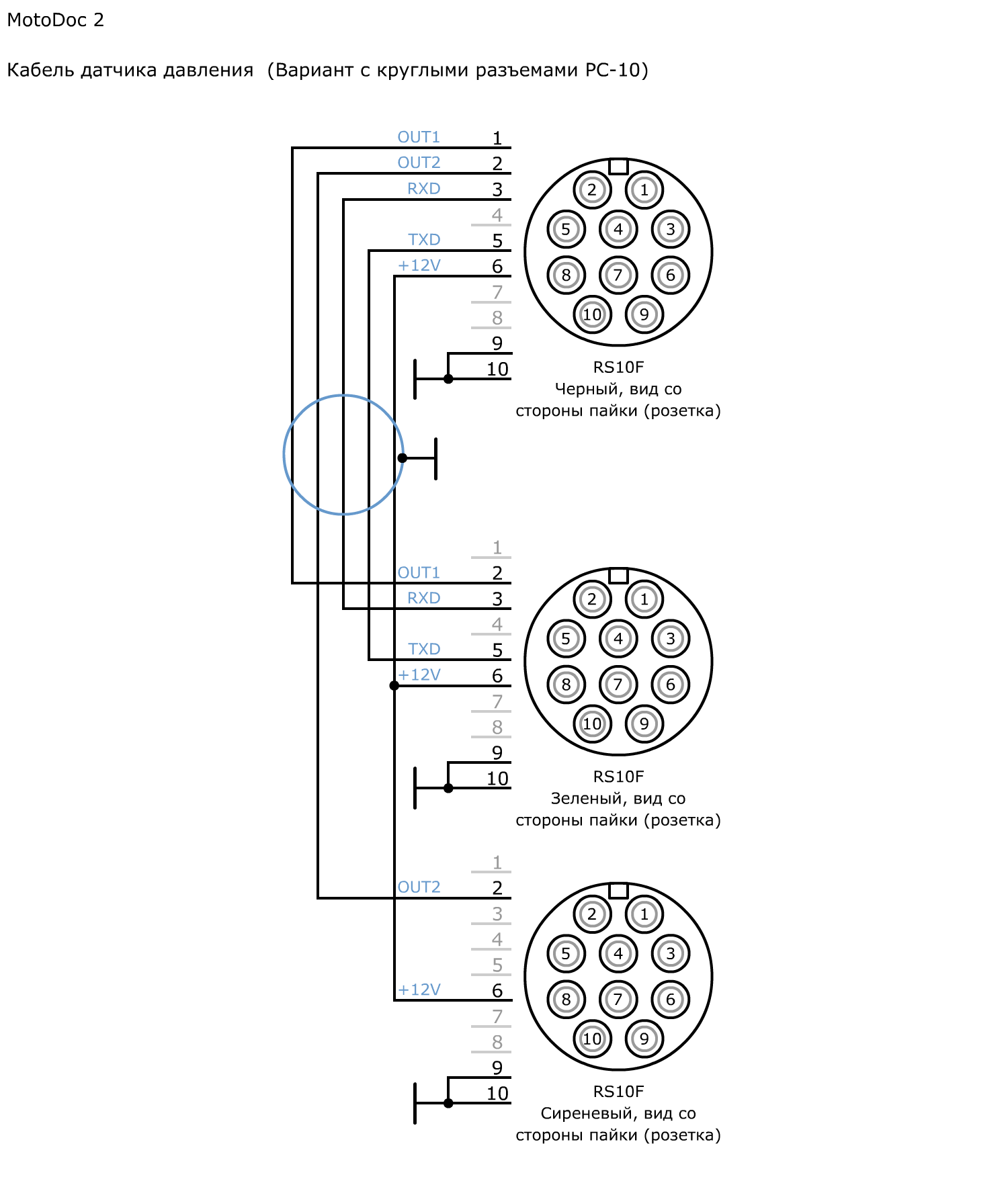

MotoDoc 2 Кабель датчика давления
Все схемы для мотортестера MotoDoc 2 одним ZIP архивом (567 Кб.)

Схемы плат адаптеров

Адаптер Размер Формат
ScanDoc 163 Кб. ZIP архив
MotoDoc 3 121 Кб. ZIP архив
MotoDoc 2 247 Кб. ZIP архив
Датчик давления для MotoDoc 2 32 Кб. ZIP архив
